Objects Session Notes
Bullet M34 - Open Cluster / Main Sequence Fitting & Distance Estimation
Bullet M38 - Open Cluster
Bullet IC 5146 - Cluster with nebulosity (Cocoon Nebula, Caldwell 19)
Bullet NGC 3718 - Spiral Galaxy
Bullet Jupiter Moons
Bullet Jupiter
Bullet UU Aur
Bullet Variable Stars
Bullet Photometric Monitoring - Variables
- RX And, W And, Z And, TT Ari, CI Cyg, S Cyg, SS Cyg, AM Her, BL Lac, CY Lyr, RU Peg, DY Per, GK Per, FG Sge, V Sge, WZ Sge

U And attempts (failed due to cloud)

Bullet Astrometric Monitoring - Nearby Stars
- Ross 248 (HH And), Groombridge 34, 61 Cyg, EV Lac



- Late Evening  session (4.5 hrs).
- Session operated under semi-automated control, with remote monitoring from indoors computer.
- Ambient Temperature: -7.0 deg C  (minimum)
- CCD operation -30 degC (at 89% average cooling).
- main objectives of the session was to acquire images of selected project stars for ongoing photometric analysis.

M34 - Open Cluster / Main Sequence Fitting & Distance Estimation.

M34 (Perseus)
central part of cluster
Colour CCD Image
Red : av 3 x 20s exposure, R Filter
Green : av 3 x 20s exposure, V Filter
Blue : av 3 x 30 exposure, B Filter
Frames:  3x3 binning
2010-12-25 18:22 hUT (#439097-105)
12" LX200R  (at f/9.7) + ST-10XME

 B image V Image
Image Image
CCD Image
3 x 30 exposure (average combine), 3x3 binning, B Filter
2010-12-25 1822 hUT (#439097-103)
CCD Image
3 x 20 exposure (average combine), 3x3 binning, V Filter
2010-12-25 1822 hUT (#439098-104)

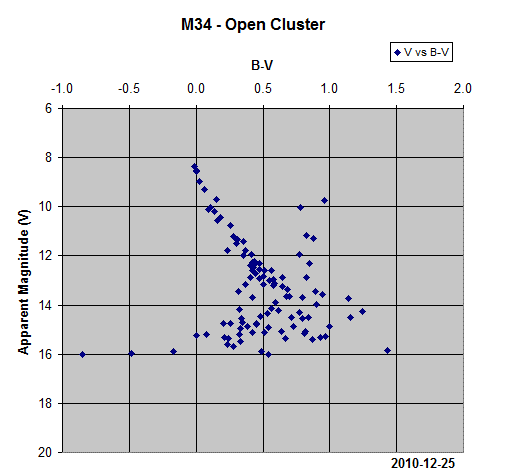

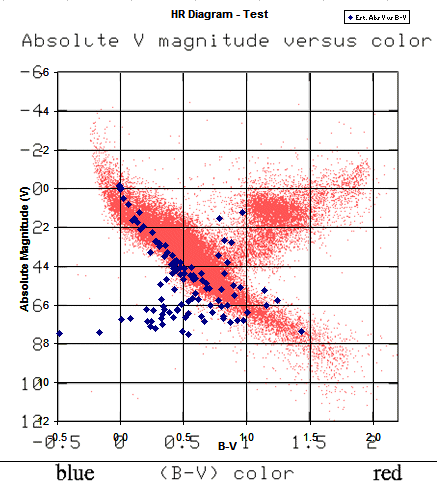

 Apparent Magnitude vs B-V colour Index Main Sequence Fitting using modulus 8.5
giving and estimated distance to M34 of 1630 light year
(compared to a published distance of 1530 light year)
Image Image
CCD Image
3 x 30 exposure (average combine), 3x3 binning, B Filter
2010-12-25 1822 hUT (#439097-103)
CCD Image
3 x 20 exposure (average combine), 3x3 binning, V Filter
2010-12-25 1822 hUT (#439098-104)

M34 Mosaic - Earlier Image 2008-10-21
CCD Image Mosaic (40%)
60 sec exposure, 2x2 binning, C Filter
2008-10-21 23:30 h UT (#317361-76)
8" LX200 classic + ST-7e
[ Full size Image ]

Back to Top


M38 - Open Cluster

M38 (Auriga)
central part of cluster
Colour CCD Image
Red : av 3 x 30s exposure, R Filter
Green : av 3 x 30s exposure, V Filter
Blue : av 3 x 45 exposure, B Filter
Frames:  3x3 binning
2010-12-25 18:31 hUT (#439108-116)
12" LX200R  (at f/9.7) + ST-10XME


M38 Mosaic - Earlier Image 2002-02-16
CCD Image
5x6 Mosaic, 15 sec exposures (#17060 et al)
Image : 48.3 x 34.3 arc min
2002-02-16
8" LX200 classic + ST-7e
(full size)
(Mosaic Construction details)

Back to Top


IC 5146 - Cluster with nebulosity (Cocoon Nebula, Caldwell 19)

IC 5146 / Caldwell 19 (Cygnus)
 CCD Image (50% size, cropped)
10 x 60 sec (average combine),  3x3 binning, C Filter
2009-12-25 19:46 h UT  (#439206-15)
12" LX200R  (at f/9.7) + ST-10XME



Earlier Image of IC 5146 / Caldwell 19 - 2009-12-11
 CCD Image (50% size, cropped)
10 x 90 sec (average combine),  3x3 binning, C Filter
2009-12-11 20:55 h UT  (#404297-317)
12" LX200R  (at f/5.7) + ST-10XME



Earlier detail - 2009-12-11

CCD Image (100% size, cropped)
Image details as above

Back to Top


NGC 3718 - Spiral Galaxy

NGC 3718 (Ursa Major)

CCD Image (50% size)
5 x 120s exposure (average combine), 3x3 binning, C Filter
2010-12-25  20:19h UT (#439256-60)
12" LX200R  (at f/9.7) + ST-10XME



NGC 3718 - negative image

Negative CCD Image (50% size)
Image details as above



Earlier Image of NGC 3718 - 2010-11-14

CCD Image (50% size)
180s exposure (single frame), 3x3 binning, C Filter
2010-11-14  00:15h UT (#436102)
12" LX200R  (at f/9.7) + ST-10XME



Earlier Image of NGC 3718 - 2006-12-20

CCD Image
5 x 180s exposure (average combine), 2x2 binning, C Filter
2006-12-20 02:46h UT (#167414-18)

Back to Top


Jupiter Moons

Jupiter - moons

Annotated CCD Image (rotated/cropped/)
0.12s exposure (single frame), 3x3 binning, R Filter
2010-12-25 23:53 hUT (#439261)
12" LX200R  (at f/9.7) + ST-10XME

Back to Top


Jupiter

Jupiter

Colour CCD Image (cropped)

Red : av 5 x 0.3s exposure, R Filter
Green : av 5 x 0.3s exposure, V Filter
Blue : av 5 x 0.3s exposure, B Filter
Frames:  1x1 binning
2010-12-25 20:33 hUT (#439274-88)
12" LX200R  (at f/9.7) + ST-10XME
Frame registration/enhancement in AIP4WIN.
Colour Combine in CCDSoft.
Unsharp Masked



Jupiter
Angular diameter 39"
South Equatorial Belt beginning to reappear

CCD Image (cropped/rotated)
Unsharp Masked
5 x 0.3s exposure (average combine), 1x1 binning, V Filter
2010-12-25 20:32 hUT (#439274-78)
12" LX200R  (at f/9.7) + ST-10XME
Frame registration/enhancement in AIP4WIN.



Jupiter
Angular diameter 39"
South Equatorial Belt beginning to reappear

CCD Image (cropped/rotated)
Unsharp Masked
5 x 0.12s exposure (average combine), 1x1 binning, R Filter
2010-12-25 20:31 hUT (#439264-68)
12" LX200R  (at f/9.7) + ST-10XME
Frame registration/enhancement in AIP4WIN.



Jupiter - Earlier detail - 2010-08-21
Angular diameter 48"

South Equatorial Belt very faint or absent

Annotated CCD Image (cropped)
Unsharp Masked
0.12s exposure (single frame), 1x1 binning, V Filter
2010-08-21 00:04 hUT (#423215)
12" LX200R  (at f/9.7) + ST-10XME

Back to Top


UU Aur - Cool Star

UU Aur (Auriga)

CCD Image (50% size)
3 x 5s exposure (average combine), 3x3 binning, C Filter
2010-12-25  20:41h UT (#439294-96)
12" LX200R  (at f/9.7) + ST-10XME



UU Aur - spectra

CCD Image
20s exposure (single frame), 1x1 binning, S Filter
2010-12-25  21:05h UT (#439300)
12" LX200R  (at f/9.7) + ST-10XME



Back to Top


Variable Stars
