Main aims
Equipment & Software
Highlights
Summary Plots & Logs

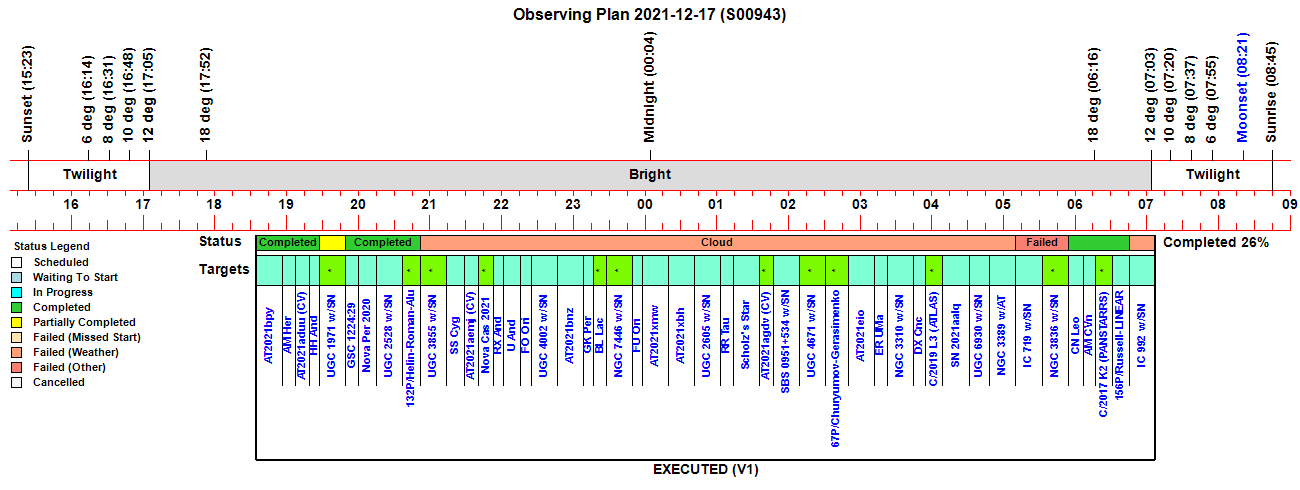

Observing Plan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

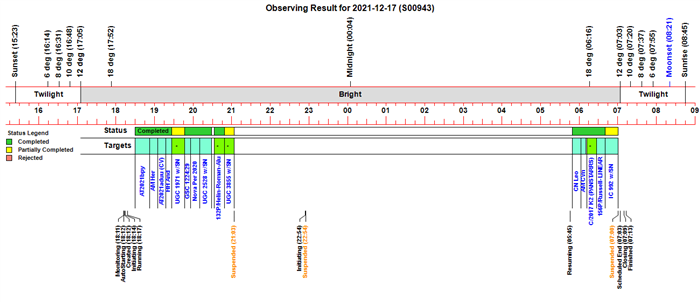

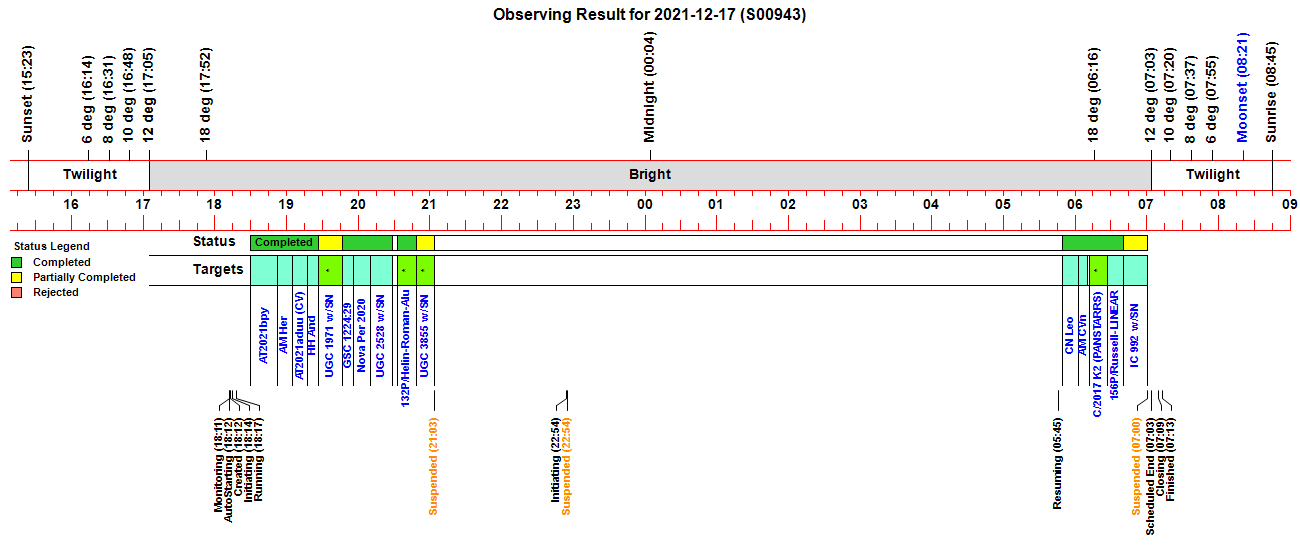

Observing Result |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

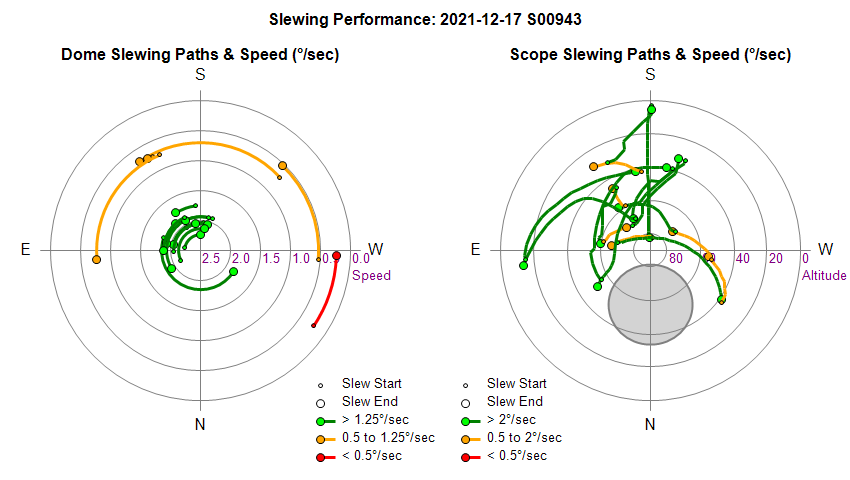

Dome & Scope Slewing Performance | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

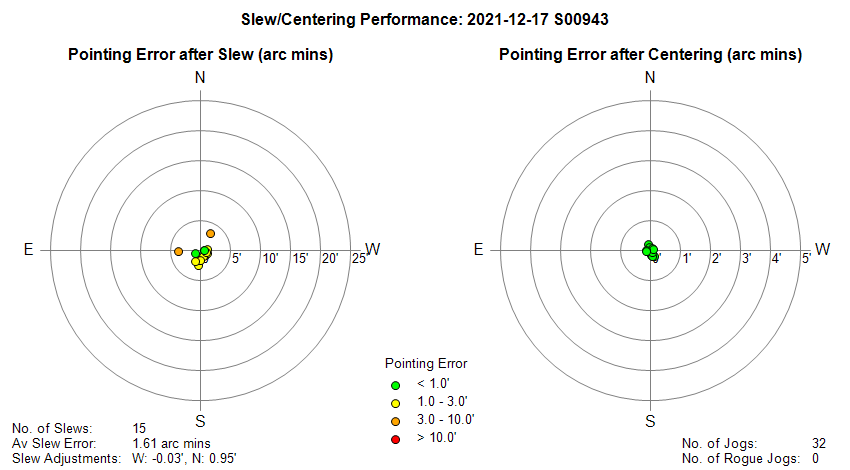

Slew/Centering Performance Good centering performance - using new JogUsingPulseGuide for movements < 2' |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

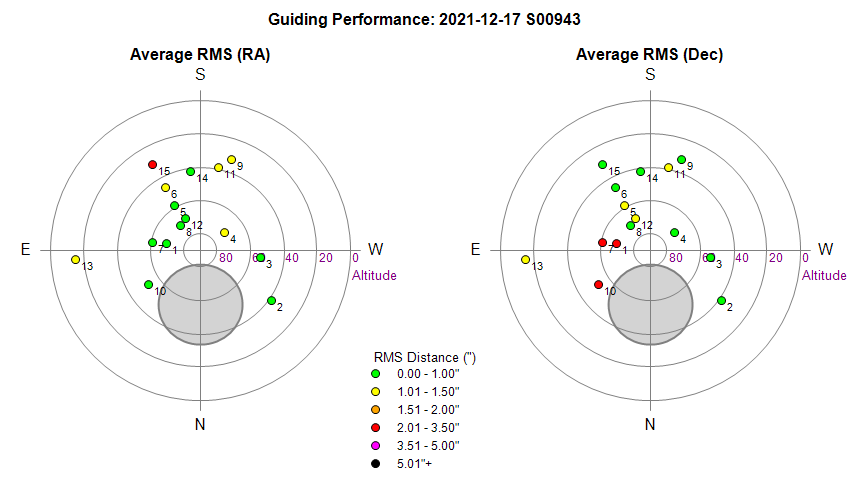

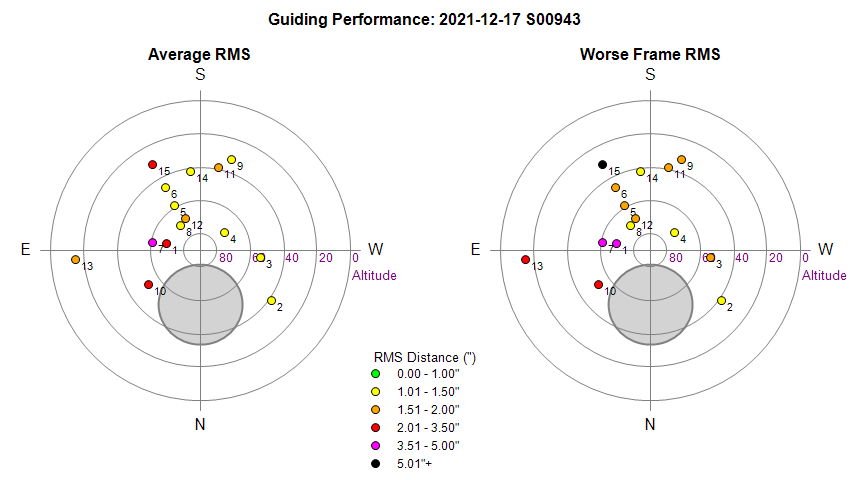

Guiding Performance Reasons for poor Dec guiding :
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

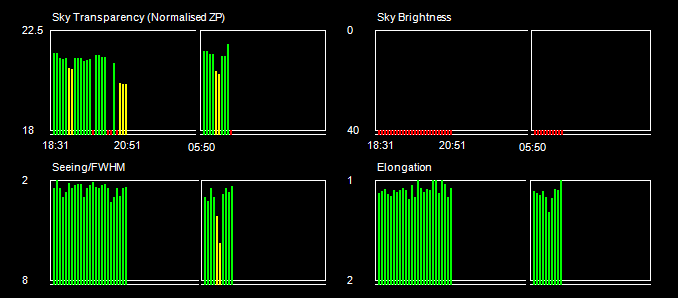

Sky Conditions (Locate Frames) Sky Brightness measurements are invalid due to a SBIG camera bias level issue (eventually fixed 2022-01-02) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

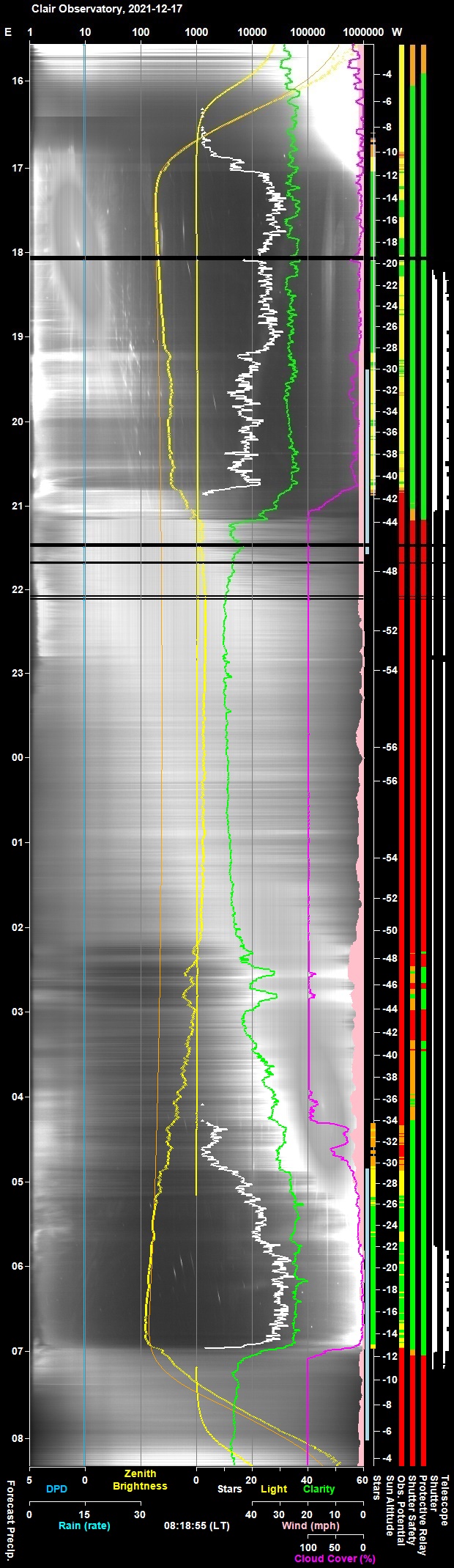

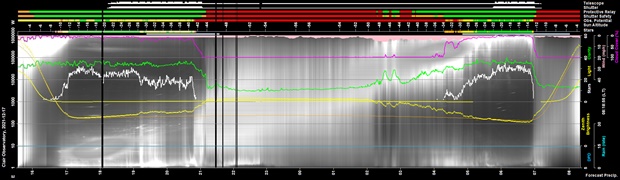

Night Sky Summary Plot Top axis: Sky Brightness at Zenith (in ADU/s) Lefthand axis: Local Time (hh LT). Righthand axis: Sun Altitude (degs) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

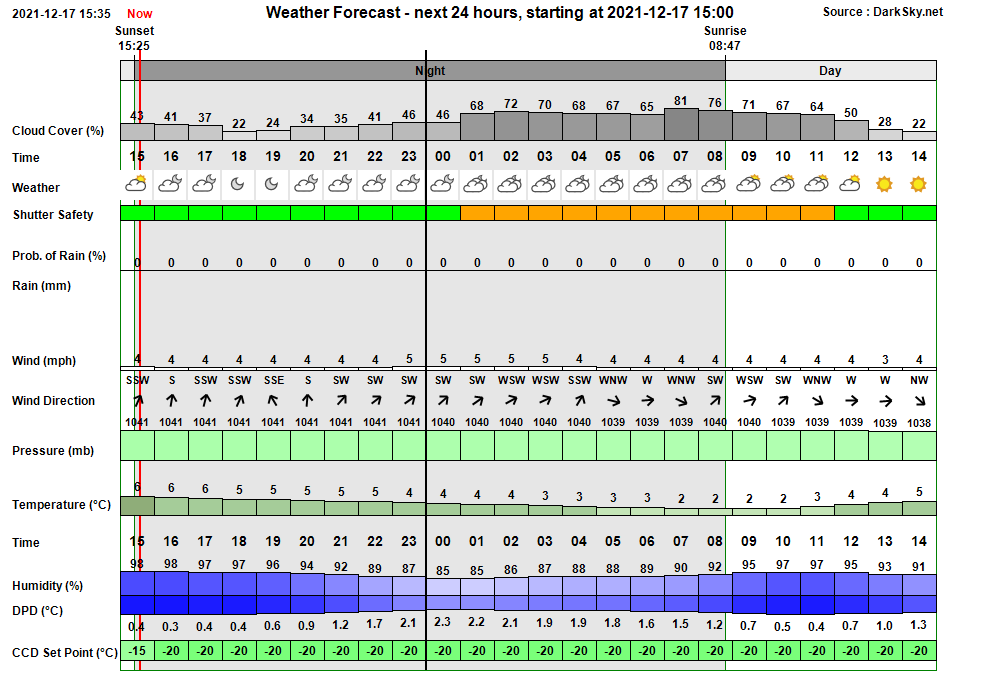

Actual Weather vs Pre-Session Weather Forecast |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Session Event Log | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Session Alerts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Back to Top
Back to Top
A new development version of MeadeGeneric driver was installed on the observatory computer today (2021-12-19). This contains an
updated version of the Get Tracking Property which now returns driveLunar
for a wider range of Hz drive rates (57.3 to 58.9) and throws an
ASCOM.InvalidValueException when the Hz rate is not one of the standard
rates (driveSidereal, driveSolar, driveLunar).
The wider range in
Lunar rates follows a review that I had undertaken on 2021-12-17:
Lunar Tracking rate probably varies with its
distance from earth (ie where it is in its orbit) such that is is probably a
range in rate (a view endorsed by some Nasa data). Meade uses 59.9 Hz
as Lunar Tracking rate, whilst ASCOM standard (DriveRate page) quotes a
Lunar tracking rate of 14.685 arcseconds per second which would be
equivalent to 58.74 Hz (4 * 14.685)
I’ve looked at a forum discussion
this evening that discusses the lunar tracking rate
https://www.cloudynights.com/topic/624764-how-would-i-calculate-the-lunar-tracking-rate
A number of people calculated rates for the moon from ‘first
principles/ assumed orbital values”, one person went as far as saying
“I couldn't reconcile the ASCOM figure of 14.685 Asec/sec with any method of
calculation that made astronomical or mathematical sense to me.”
Somebody else (james7Ca) worked out a range based on Nasa data from one
month in 2018 which would place the ASCOM value towards the upper end of
this range, with the Meade value close to the average.
Based on the
numbers discussed in this posting it could asserted that returning
driveLunar for anything in the range 57.3 to 58.9 Hz is a valid
implementation of Get Tracking Rate
58.9 Hz (from 4 * 14.718
arcsec/sec, maximum value based on data from Nasa Horizon table for Jul
2018)
58.7 Hz (from 4 * 14.685 arcsec/sec, value in ASCOM standards
driveRate page)
58.1 Hz (from 4 * 14.52 arcsec/sec, midpoint value based
on data from Nasa Horizon table for Jul 2018)
58.0 Hz (from 4 * 14.492
arcsec/sec, calculated/proposed by JamesMStephens)
58.0 Hz (from 4 *
14.497 arcsec/sec, average value based on data from Nasa Horizon table for
Jul 2018)
57.9 Hz ( = 4 * 14.475 arcsec/sec,
Meade value)
57.8 Hz (from 4 * 14.451 arcsec/sec, calculated/proposed by
DFEmery)
57.3 Hz (from 4 * 14.326 arcsec/sec, minimum value based on
data from Nasa Horizon table for Jul 2018)
Results
MeadeGeneric driver 1.3.3.375 was used in a test run with
live scope on 2021-12-19, which confirmed the updated bahaviour , but showed
that the thrown exception is not reaching the telescope client and DeviceHub
seems to intervene and send on driveSidereal to client when
ASCOM.InvalidValueException is received from the MeadeGeneric driver.
>> MeadeGeneric Releases : https://bitbucket.org/cjdskunkworks/meadeautostar497/wiki/Release%20History
Back to Top
Whilst testing the set tracking command (:STtt.t#) and several occasions
it gives rise to a rogue Azimuth Value.
In following
example before using the ST command the scope was positioned at Az 189.8°,
Alt 32.9°
Directly after the command was received and completed,
the Azmiuth was reported being Az 1189.8° (Alt was still at 32.9°)
This value is passed to the AstroMain (Observatory Control Program) via
DeviceHub.Telescope, where the Obs.Manger upon seeing that the scope
has moved beyond 349 (which is an defined exclusion zone where cables
could wrap around the pier if the scope goes close to or beyond 360 )
intervenes and commands the scope to slew back to a 'safe' position at Az
245.5°, Alt 9.8°
It can be seen the rogue azimuth "1189.8" value is
"1" & "189.8" (ie a "1" is put in front of the scopes
actual Azimuth value).
01:19:35.642 Altitude 32.8894444444444
01:19:35.674 Azimuth Get 189.784722222222
01:19:35.866 CommandString raw: False
command GT
01:19:35.898 CommandString Completed: +59.3
01:19:38.504 CommandBlind raw: True command :ST60.020#
01:19:38.633
CommandBlind Completed
01:19:38.633 Altitude 32.8891666666667
01:19:38.697 Azimuth Get 1189.79166666667
01:19:39.844 SlewToAltAzAsync Az=245 Alt=10
Problem repeated at 01:22:
In this case
rogue azimuth "1190.7" value is "1" & "190.7" ( a "1" is
again put in front of the scopes actual Azimuth value).
01:22:35.441 Altitude 32.8272222222222
01:22:35.490 Azimuth Get
190.682777777778
01:22:38.174 CommandBlind raw: True command :ST60.060#
01:22:38.385 Altitude 32.8258333333333
01:22:38.387 CommandBlind
Completed
01:22:38.481 Azimuth Get 1190.70055555556
Problem previously occurred in sessions S941 (2021-12-16) & S942
(2021-12-17) and again when sending a ST command.
The problem does
not occur on every use of the ST command, it happens in around 1 in 4 times
or so.
It is unclear if the issue is related to
- using the ST command
- using the ST command in the format :STtt.ttt#
instead of the documented format :STtt.t#
(the extra
decimal places modify the x10 finer Custom Tracking rate in AutoStar II and
is therefore believed to be valid)
- using the ST command with a
CommandBlind, rather than a CommandString
(the ST command is
due to return: 0 – Invalid, 1 - Valid, but when CommandString
was tried it was found to give
Exception: Timed out waiting
for received data, and is why CommandBlind was used)
It it hypothesed that the rogue "1" that is prefixed in front of the
correct Azimuth value is the "1" that was the (valid) response from
the ST command that wasn't waited for
Is this a bug in the LX200
code, 'user error' (due to the STtt.ttt command format used) or a bug in the
driver ?
CommandBlind should be legitimate call to the scope.
The ASCOM standard states the method "Transmits an arbitrary string to the
device and does not wait for a response."
Other observation
When sending a ST command the result of the tracking rate change takes
some to appear.
MeadeGeneric
00:41:23.224 CommandBlind raw: True command :ST60.600#
00:41:23.469
CommandBlind Completed
00:41:23.469 Altitude 33.2333333333333
00:41:23.533 Azimuth Get 1178.44805555556
00:41:23.742 CommandString
raw: False command GT
00:41:23.773 CommandString Completed: +60.5
00:41:23.775 Connected Get True
00:41:24.982 CommandString raw: True
command :GT#
00:41:25.005 CommandString Completed: +60.5
No
"TrackingRate Get" line because exception has been thrown.
DeviceHub
00:41:23.470 CommandBlind: Command :ST60.600#, Raw True (done)
00:41:24.162 Get Azimuth: 1178[B0] 26' 53" (done)
00:41:24.163 Get
Altitude: 33[B0] 14' 00" (done)
00:41:25.005 CommandString: Command
:GT#, Raw True, Returned +60.5 (done).
00:41:25.005 Get TrackingRate:
driveSidereal (done)
Back to Top
1) An examination of PHD2 and MeadeGeneric logs was made see whether all the PulseGuides were actually being made by the Telescope driver or whether some of intended pulses were being dropped. (if this this was happening then it might provide some explaination of why the PHD2 guiding seems to be sometimes ineffective at bringing a guide start back to the lock position.
A particular 60s time interval was examined (2021-12-17 18:43:00 to 18:44:00)
were guiding in Dec is not fully effective.
PHD2 shows 31 PulseGuide calls in
the 60s interval, each call is accompanied by a Get IsPulseGuiding:
False
Get Slewing: False
02:10:54.422 Pulse Guide Started (guideNorth duration
7720)
02:10:54.422 PulseGuide Using new pulse guiding technique
{ 168 log messages including }
02:10:54.648 Connected Get
True
02:10:54.648 AtPark Get - False
02:10:54.742 SiteLongitude
Get -02[B0] 00' 32"
02:10:54.742 SiderealTime Get - 7.77665793998855
02:10:54.742 Connected Get True
02:10:54.743 MovingAxis Result =
false (guiding is true)
02:10:54.743 GetSlewing Result = False
02:10:54.743 Slewing Result = False
02:10:54.744 TargetDeclination
Get 4.03104166666667
02:10:54.744 Connected Get True
02:10:54.745
TargetRightAscension Get 5.49018333333333
02:10:54.745 Tracking Get
02:10:54.745 GetScopeAlignmentStatus Started
02:10:54.745
CommandString raw: False command GW
02:10:54.781 CommandString
Completed: PTP
02:10:54.790 GetScopeAlignmentStatus Result
AlignmentStatus
AlignmentMode=algPolar;Tracking=True;Status=ScopeWasParked
02:10:54.790 Tracking Get = True
{ other intervening log messages
aren’t shown here }
02:11:02.261 PulseGuide Complete Before RA:
05:29:25 Dec:04[B0] 01' 56"
02:11:02.261 PulseGuide Complete
After RA: 05:29:25 Dec:04[B0] 03' 22"
